在科技日新月異的今天，電子專用材料制造行業正迎來一場由青年智慧引領的變革。一支由高校大學生組成的研發團隊，成功將校園實驗室的奇思妙想，轉化為工廠流水線上的創新實踐，自主研發出一款名為“火眼”的智能微芯片。這款芯片以其卓越的“辨物”能力，正在為電子專用材料制造領域帶來前所未有的精度與效率提升。

故事始于大學校園的實驗室。一群來自材料科學、微電子、人工智能等不同專業的學生，出于對技術創新的共同熱情組建了團隊。他們觀察到，在電子材料（如半導體晶圓、柔性電路基材等）的制造與質檢過程中，傳統方法往往依賴人工或基礎光學檢測，存在效率低、易出錯、難以識別微觀缺陷等問題。尤其是在高端材料領域，微米甚至納米級的雜質、劃痕或結構不均都可能導致產品性能大幅下降。團隊決心利用所學，開發一種更智能、更精準的解決方案。

經過無數個日夜的鉆研與試驗，“火眼”微芯片應運而生。這款芯片集成了高分辨率微型光學傳感器、邊緣計算單元和先進的機器學習算法，其核心創新在于“智能辨物”能力。它并非簡單拍照比對，而是能像“火眼金睛”一般，深度分析材料的微觀圖像，實時識別并分類各種類型的缺陷，如夾雜物、表面不平整、晶體結構異常等。其算法經過海量材料圖像數據的訓練，具備自學習能力，越用越精準。

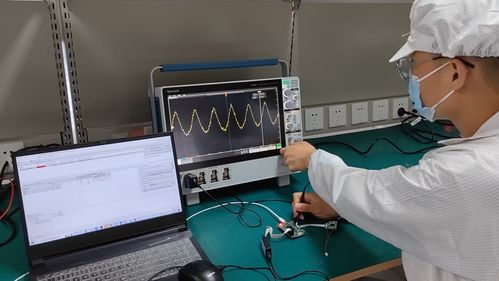

從校園原型到工廠應用，是關鍵的飛躍。團隊積極與電子材料制造企業合作，將“火眼”芯片集成到現有的生產流水線中，通常安裝在關鍵質檢工位。在實際運行中，芯片能對高速傳送帶上的材料進行毫秒級的在線掃描與判斷。一旦發現瑕疵，系統立即報警并標記位置，指導自動化設備進行分揀或修復，實現了從“人工抽檢”到“全自動全檢”的跨越。這不僅將漏檢率降低了超過90%，還將質檢效率提升了數倍，同時積累了寶貴的生產數據，助力工藝優化。

“火眼”芯片的成功，其意義遠超一個產品本身。它打破了高端檢測設備長期由國外廠商壟斷的局面，為國內電子材料產業提供了高性價比、自主可控的質控方案，增強了供應鏈安全與競爭力。它生動詮釋了“產學研用”緊密結合的創新模式。大學生團隊將前沿學術理論與真實產業需求對接，在實踐中快速迭代技術，而企業的生產線則成為最好的試驗場和應用舞臺，形成了人才培育與產業升級的良性循環。

團隊計劃進一步優化“火眼”芯片的性能，拓展其在更廣泛的材料科學（如新型顯示材料、新能源電池材料等）檢測中的應用。他們的經歷也激勵著更多青年學子：創新的靈感源于課堂，但真正的價值創造在于將知識轉化為解決實際問題的力量。從校園的試驗臺到工廠的流水線，這群年輕人用一顆微芯片，點亮了智能制造的新“火眼”，為中國高端制造業的創新發展注入了澎湃的青春動能。
